クリーンルーム壁パネル:汚染制御のために設計されたモジュールシステム

クリーンルーム壁パネル制御された環境の構造的基盤を形成し、汚染物質に敏感なプロセスを外部から分離しつつ、空気清浄度、圧力、衛生に関する正確な基準を維持します。ロックウール、ハニカムアルミニウム、PUフォームなどの断熱コア材料を鋼、亜鉛メッキ、またはHPLの外壁の間に挟んで作られており、構造強度と気密シールを兼ね備え、製薬、電子機器、食品、実験室環境におけるISO クラス1–9の清浄基準を満たしています。

イージーウォールは、製薬工場、研究所、医療施設、電子製造、食品加工およびその他の管理環境向けにクリーンルーム壁パネルおよび完全なモジュールクリーンルーム壁システムを製造しています。

当社のクリーンルームパネルは、滑らかで密閉され、清掃しやすい内部表面を作り出すとともに、効率的な設置、機器統合、将来のクリーンルーム拡張をサポートします。

イージーウォールは標準的なパネル構造を1つだけ供給するのではなく、クリーンルームの用途、防火要件、清掃方法、断熱要件、プロジェクト図面に応じて異なる表面材料、コア材料、厚さ、システム構成を提供しています。

● モジュール式および工場製プレハブ構造
● カスタムパネル表面、コア、寸法
● 協調されたクリーンルームのドアと窓
● 複数の断熱材および耐火性能オプション
● プロジェクト要件に対する図面ベースのカスタマイズ
● 医薬品、実験室、電子機器、食品用途に適しています

主要業績基準

信頼できるクリーンルーム壁システムはいくつかの譲れない基準に基づいて評価されます:

気密性– パネル間の粒子浸透を防ぐ密閉接合部

耐火性– 乗員および資産の安全のためのクラスA認定コア

耐腐食性と耐湿性洗浄や無菌環境に適しています

次元安定性– 長年の熱循環を経ても、シームレスで滑らかな表面を保つ

迅速かつ工具の軽い設置– 迅速な組み立て、分解、再構成のための隠しカムロックまたはタング&グルーブ接続

モジュール設計のコアな利点

真のモジュール式クリーンルームパネルシステムは品質を損なうことなく柔軟性を提供します:

1. プレハブ、プレカット、プレフィニッシュパネルは、従来の仕切り作業と比べて現場作業と施工時間を短縮しました

2. 密閉されたパネルコアは、壁の空洞内に細菌、カビ、ホコリが侵入するのを防ぎます

3. レイアウトは生産ラインの変化に応じて再構成または拡張可能で、構造的な再作業なしに行えます

洗浄可能な表面設計

クリーンルームの壁面は、ほこりや汚染物質が蓄積する場所を最小限に抑える必要があります。

● 滑らかで拭きやすい表面
● 低孔隙率の表面材料オプション
● 頻繁な清掃と消毒に適した表面
● 関節の減少と不要な表面突起

密封型モジュラー構造

モジュール構造はクリーンルームの構造を簡素化し、連続した囲いを作り出すのに役立ちます。

● 工場製プレハブ壁断面
● 制御パネル寸法
● 密閉パネル継手
● 現場での切断や改造の削減
● 従来の石造壁よりも拡張や再構成が容易です

統合オープニング

パネル生産前にドア、窓、機器の開口部を検討できます。

● クリーンルームのドア開閉
● 観察窓の開口部
● パスボックスインターフェース
● 電気およびユーティリティの貫通
● リターンエアおよび換気口
● クリーンルーム機器インターフェース

これらのパネルはどこで使われているのでしょうか?

この柔軟性により、システムは以下を含む幅広い制御環境に適しています。

● GMP製薬工場

● サブミクロン粒子制御を必要とする半導体およびウェハファブ

● 病院の手術室と医療施設

● 食品加工ライン

● プロジェクト間での迅速な再編成が必要な研究所

適切なモジュール式クリーンルームパネルを選ぶ

異なるクリーンルーム用途では異なるパネル構造が必要です。Easywallは複数のモジュール式クリーンルームパネルソリューションを提供しており、購入者は衛生面、耐火性能、耐腐食性、断熱性、コストの適切な組み合わせを選択できます。

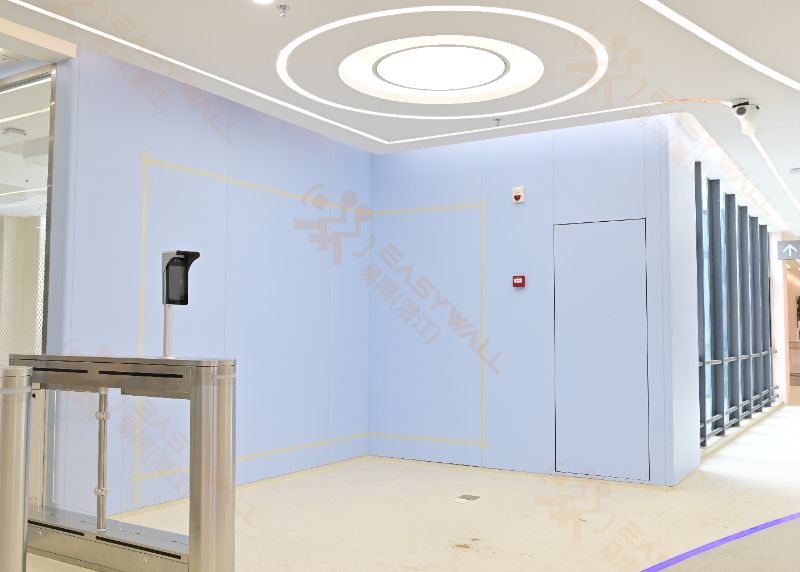

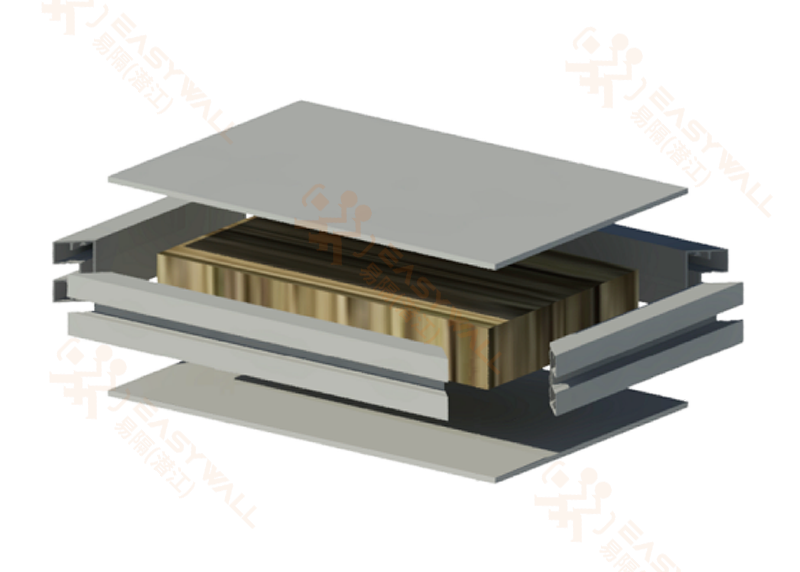

メディサーフ®クリーンルームパネル

メディサーフ®パネルは高密度のアスベストフリーカルシウムシリケート基板を使用し、清潔面、耐久性、建築仕上げが求められるクリーンルームや医療環境に適しています。

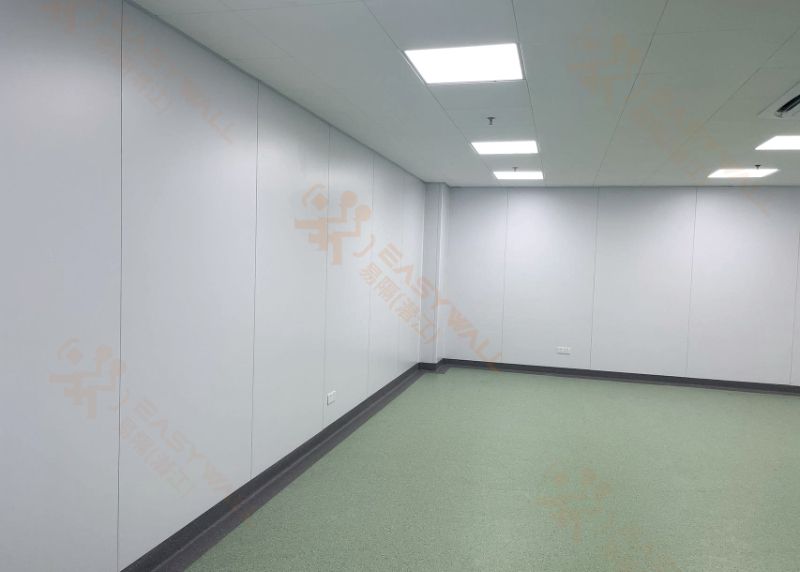

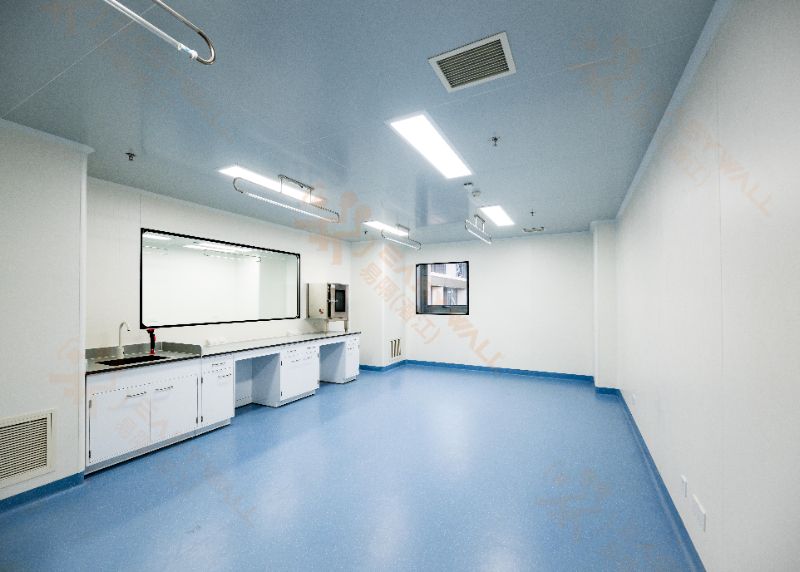

メタリックサンドイッチパネル

金属面クリーンルームサンドイッチパネルは、医薬品、電子機器、産業用、温度管理されたクリーンルームで一般的に使用されています。

防火、断熱、構造要件に応じて異なるコア材料を選択できます。

● ロックウールコア
● 紙ハニカムコア
● アルミニウムハニカムコア
● EPSコア
● PUまたはPIR絶縁コア
● その他のプロジェクト特有のコア材料

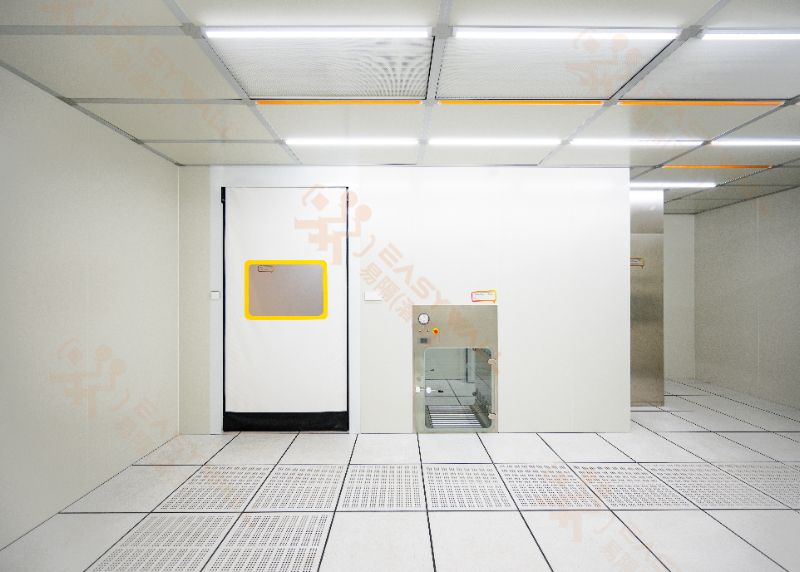

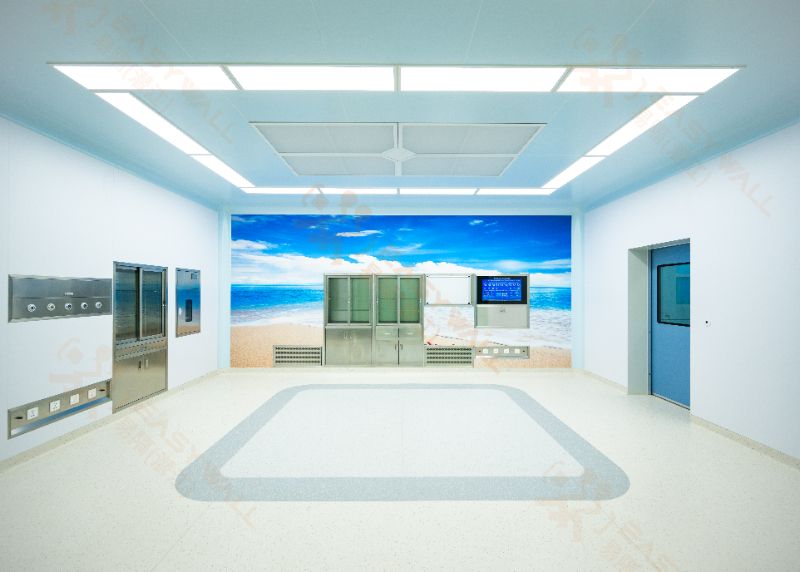

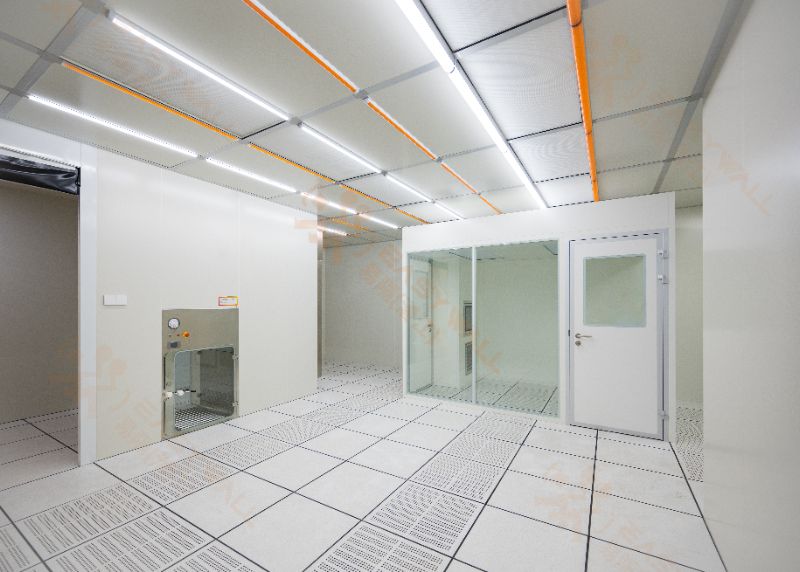

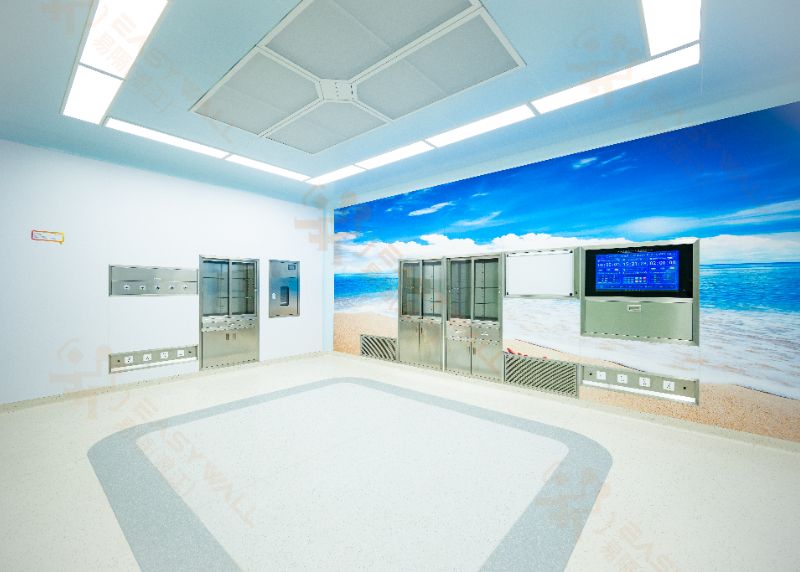

ファイバーグラスパネル

グラスファイバークリーンルームパネルは、湿気や腐食に対する耐性が求められる環境に適しています。

典型的な用途には以下が含まれます:

● 実験室
● ウェットクリーニングエリア
● 食品加工環境
● 化学関連の管理室
● 高湿度クリーンルーム用途

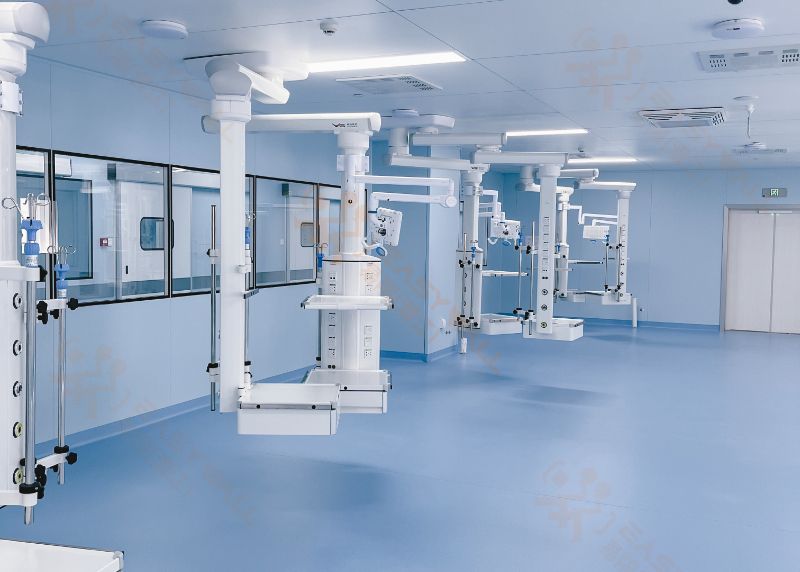

電気めっきサンドイッチパネル

電気めっきサンドイッチパネルは、特定の表面外観や機能要件を考慮する必要がある専門的な医療環境やクリーンルーム環境で使用できます。

プロジェクトレイアウトに応じて、クリーンルームのドアや窓、その他の室内部品と統合することも可能です。

なぜイージーウォールを選ぶのか

● 工場直販製造– 23,300平方メートルの生産拠点で、2つの自動化ラインと社内の研究開発ラボがあり、原材料調達からパネルラミネーションまですべての段階を管理し、リードタイム短縮と価格設定を中間業者のマークアップなしで実現しています

● 完全カスタマイズ– 固定されたカタログサイズではなく、清潔度クラス、予算、敷地条件に合わせたコア素材、厚さ、表面仕上げ、色、パネル寸法

● 認証された品質– ISO9001およびISO14001認定を持ち、38+か国でのサービス経験があります

● 継続的な支援– 技術サポートトレーニング、迅速な出動、アフターサービス

● 全製品ラインナップMedisurf®パネル、金属製および電気メッキされたサンドイッチパネル、ファイバーグラスパネルなどが含まれ、工場の現場から完成したクリーンルームまで確実にルートを行えます

クリーンルームサンドイッチパネルのコアおよび表面オプション

クリーンルームサンドイッチパネルの性能は、パネル表面、断熱コア、厚さ、継手構造、施工方法の全体の組み合わせに依存します。

コアマテリアルオプション

● 高火性能要件を持つプロジェクト向けのロックウール
● 軽量パネル構造のための紙ハニカム
● 軽量剛性のためのアルミニウムハニカム
● 経済的な断熱要件に適用するEPS
● PUおよびPIRによる熱断熱強化
● マグネシウムベースおよびカスタマイズされたコアソリューション

表面素材の選択肢

● あらかじめ塗装された鋼鉄
● 亜鉛メッキ鋼
● ステンレス鋼
● HPL表面
● グラスファイバー表面
● 専門的な衛生的および建築的仕上げ

Easywallはクリーンルームの使用状況、清掃条件、室温、火災要件、プロジェクト予算に基づいて適切なパネルの組み合わせを推奨します。

典型的なモジュール式クリーンルームパネルの仕様

Easywallはプロジェクトの要件に応じて異なるパネル厚や構成に対応しています。

例えば、イージーウォールのメディサーフ®パネルシステムはE50およびE84構成を含みます。

E50

● パネル厚:50 mm
● 標準完成サイズの選択肢:4×8フィート、4×9フィート、4×10フィート
● 用途に応じて複合材料の選択肢が提供されています

E84

● パネル厚:84 mm
● 標準完成サイズの選択肢:4×8フィート、4×9フィート、4×10フィート
● より厚い壁構造を必要とするプロジェクトに適しています

その他のパネル寸法、材料、構造については、プロジェクト図面や技術的要件に基づいて検討できます。

さまざまな産業向けのクリーンルームモジュラー壁システム

製薬およびバイオテクノロジー

イージーウォールクリーンルームのモジュラーウォールシステムは、衛生、清掃、管理された部屋環境が重要な医薬品生産環境向けに構成可能です。

● 製薬生産室
● 製剤領域
● 部屋を埋める
● 包装室
● 計量および配注エリア
● 製薬研究所

エレクトロニクスと半導体

クリーンルーム壁システムは、粒子制御生産環境でも使用可能です。

● 半導体製造
● 電子部品組立
● 精密製造
● 光学製造
● 管理検査区域

医療と研究所

イージーウォールのモジュラーパネルは、クリーンルームのドア、観察窓、関連機器と組み合わせて医療や実験室プロジェクトに利用できます。

● 病院管理区域
● 医療検査室
● 研究所
● 試験施設
● 疾病管理施設

食品と管理加工

洗浄可能なモジュール壁は、食品や衛生に配慮した生産環境にも適しています。

● 食品加工室
● 包装エリア
● 準備室
● 温度管理された部屋
● 洗浄可能な生産エリア

完全なクリーンルーム壁システム

クリーンルーム建設でよくある問題の一つは、壁パネル、ドア、窓、クリーンルーム機器を異なるサプライヤーから購入することです。

寸法や界面が正しく調整されていない場合は、追加の現場での切断やシーリングが必要になることがあります。

Easywallはモジュール式クリーンルーム壁パネル以上のものを提供しています。当社の製品ラインナップにより、設計段階から壁システムと他のクリーンルームコンポーネントと連携できます。

● クリーンルーム壁パネル
● クリーンルームの天井パネル
● クリーンルームドア
● クリーンルームの観察窓
● パスボックス
● エアシャワー
● 霧のシャワー
● 層流気流装置
● 負の計量ブース
● その他のクリーンルーム機器

この統合供給機能により、壁パネルとクリーンルーム機器間の寸法衝突が軽減されます。

クリーンルーム壁パネルの選び方

クリーンルームパネルを価格やパネル厚みだけで選ぶと、不要なコストや性能不振につながる可能性があります。

パネルシステムを選ぶ前に、以下の情報を考慮すべきです。

クリーンルームアプリケーション

医薬品クリーンルームのパネル要件は、電子機器製造、研究所、食品加工のものとは異なる場合があります。

清掃方法

壁面の清掃頻度や、使用する清掃・消毒薬品を考慮しましょう。

火災要件

異なるコア材料は異なる耐火性能特性を提供します。パネルコアを選ぶ前に、地域の建築基準やプロジェクト仕様を確認しておくべきです。

温度と湿度

温度管理された部屋では、より強化された断熱性が必要になる場合があります。

湿気と腐食

湿潤または腐食性のある環境では、ガラス繊維、ステンレス鋼、その他の耐腐食性表面材料が必要になることがあります。

クリーンルームのレイアウト

ドア、窓、通行ボックス、換気口、機器のインターフェースは可能な限り生産前に壁システムと調整されるべきです。

将来の拡大

将来的に生産エリアを拡大できる場合、モジュラークリーンルームパネルシステムは従来の固定壁構造よりも将来の改造を容易にします。

Easywallでクリーンルーム壁システムを計画しましょう

クリーンルーム壁パネル、モジュラークリーンルームパネル、または完全なクリーンルームモジュラーウォールシステムの調達をお考えなら、Easywallはパネル選定からカスタマイズ生産までプロジェクトをサポートします。
